天车排线厂家刍议缆桥架内电缆机械化敷设工法

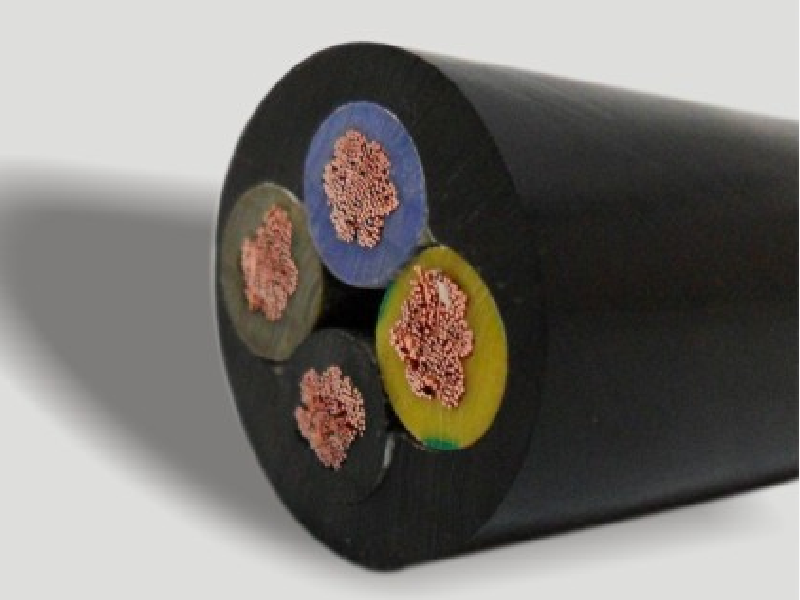

随着中国经济的迅猛发展，新建或扩建的工程项目逐渐向大规模发展，工厂的占地面积及用电设备的容量随之增大，致使工厂供电的距离增长、电缆选型增大及数量增多。在此，天车排线厂家的小编为大家介绍一下缆桥架内电缆机械化敷设工法。

1工法特点

1）施工效率高：电缆行进速度基本恒定，可以准确估算施工进度，合理组织施工；2）作业安全：使用此工法施工，参加作业人员较少，并且不参与拖拉电缆的重体力劳动，安全性提高；3）经济效益好。施工时人员较少，施工机具投资低，且可反复使用；4）电缆长度可以实现精确控制。

2适用范围

1）本工法主要适用于厂区长距离、大规格的电缆桥架内电缆的敷设；2）本工法亦可用于普通电缆沟内电缆的敷设。

3工法原理

机械牵引，滑轮减阻，声讯联络。

卷扬机电缆敷设法以卷扬机为动力，用钢丝绳牵引电缆，电缆下方放以专用滚轴，用钢丝绳牵引电缆到目的地。

4施工工艺流程及操作要点

4.1工艺流程

制定方案→调试设备、安装滚轴→牵引钢丝绳→电缆盘架设→牵引电缆→整理电缆。

1）在敷设电缆前，应根据施工环境确定施工方案、线盘架设位置、电缆牵引方向，校核牵引力和侧压力。按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；2）牵引机应安装调试完好，各种滚轴和导向装置安装摆放完毕。安全措施完善；3）开动卷扬机松绳，由施工人员拉着钢丝绳头从电缆敷设的目的地一直拉到电缆盘处，钢丝绳一定要放在每个支架的滚轴上。拐弯处和其他重要部位要有专人看守；4）电缆盘支架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合，电缆盘应有可靠的制动措施；5）钢丝绳和电缆头固定后由两个施工人员跟随电缆头一起移动，其中一人用麻绳把电缆头稍稍抬起，并随时准备调整电缆头的角度，以免顶在支架或别的物体上。另一人用对讲机即时和卷扬机操作人员联系，指挥卷扬机的开动和停止。由电缆盘处的人员根据电缆的敷设速度慢慢转动电缆盘，以便电缆从电缆盘上匀速放出；6）电缆到位后，在由人工分段把电缆摆放在桥架里，排列整齐；7）电缆敷设的路径一般不要超过两个90°角。超过两个90°角或距离超长时，可以采取分段牵引的方法。

4.2技术要点

1）在电缆桥架施工时就要考虑大规格电缆的敷设方式，尽量用小于90°弯和更平缓弯头代替定型90°弯头。桥架支架立柱要安装在不妨碍电缆放入桥架的那一侧。尽量留出以后安装滚轴的位置，减少后序工作量；2）电缆头的固定。以钢丝网套网住电缆头，钢丝网套再和卷扬机的钢丝绳固定。没有网套时可以用两吨的尼龙吊装带捆绑电缆端部，然后吊装带再固定在卷扬机的钢丝绳上3）直线段电缆的敷设：一般根据实际情况选择A型或B型滚轴。滚轴间隔2m～5m摆放，不要间隔太远，避免电缆过度下垂产生滑动摩擦损伤电缆和增加牵引阻力。天车排线供应商的小编在此提醒大家，如果电缆敷设的数量较少，敷设后桥架内宽度余量较大，采用A型滚轴直接平放在桥架内，一端钩在桥架横撑上，一端用铁丝固定。如果电缆数量较多，敷设后桥架内没有余量，就要把支架滚轴固定在桥架外部。常用的方法是把B型滚轴卡在管架常用的工字钢梁上，再用本身的M16顶丝顶牢。电缆拉过去后，由人工把电缆从滚轴上抬起，放入桥架内；4）侧弯，当桥架有侧弯时要用侧弯专用导向滚轴，即C型滚轴。要将C型滚轴固定在侧弯的拐点处；5）90°水平弯，电缆敷设中弯头部位比较关键。水平弯要用C型滚轴，根据实际情况固定在桥架弯头的外圆或内圆处。如果放在外圆处要考虑取出电缆后电缆多余的部分的摆放位置。如果放在桥架弯头内圆处就要考虑取出电缆后因长度不足放不到桥架中，由哪里的电缆长度来补偿。C型滚轮一般安装为半固定型，用2t左右的手拉葫芦拉紧以便可以很快松开取出电缆放入桥架；6）垂直90°弯头。因牵引力和侧压力很大，一般用倾斜直线牵引代替。即在电缆桥架最低点A和最高点B之间用槽钢等材料做一个斜放的支架，支架上安装滚轴。电缆沿着滚轴倾斜着移动。此种方法也可用于落差非常大的部位电缆的敷设：先用卷扬机把电缆通过倾斜牵引到高的部位，在从上往下敷设，比较节省人工。

5安全措施

1）在桥架行走危险的地方要架设跳板、扶杆或安全绳；2）在电缆敷设前要开专题安全会，讲解注意事项，统一术语和口令；3）卷扬机操作人员、电缆头牵引人员、弯道看守人员和其它重要场所的施工人员一定要配备对讲机等方便的通讯工具；4）扬机一定要装设可调节的力矩保护装置，根据电缆的允许拉力调节力矩保护值，以保护施工人员和电缆的安全。卷扬机电机最好采用软启动器，使能平稳启动；5）电气设备要性能良好，并装有漏电保护器；6）高空作业人员要挂安全带，弯道看守人员要站在弯道外侧，以防弯道支架意外损坏造成人员伤害；7）各滚轴支架固定牢固。使用电焊时，要防止焊渣引燃可燃物或烫伤人员。

6效益分析

例如一般人工敷设四根VV3×240mm2、500m长的电缆，需要300人工日。按每人工日40元计算，需要12000元。若采用卷扬机电缆敷设法，大约只需要50人工日，加之电及其它损耗费用不超过2500元。而每个工程项目中都有少则几千米电缆，多则几十万米电缆，如此计算，经济效益可见一斑。
